自動高速断裁機

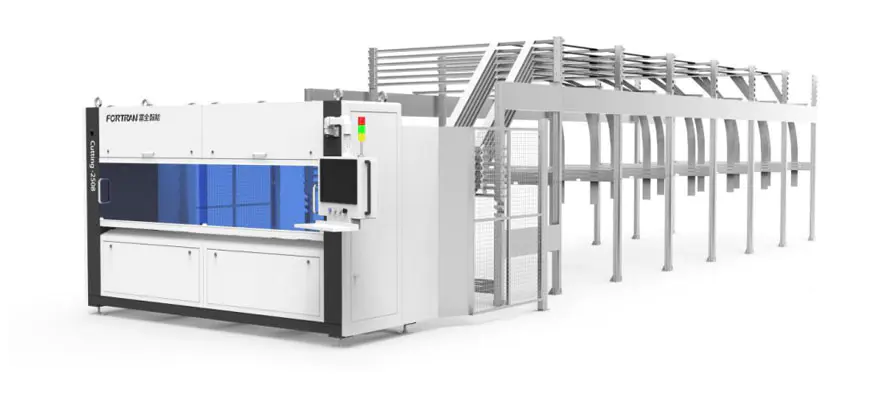

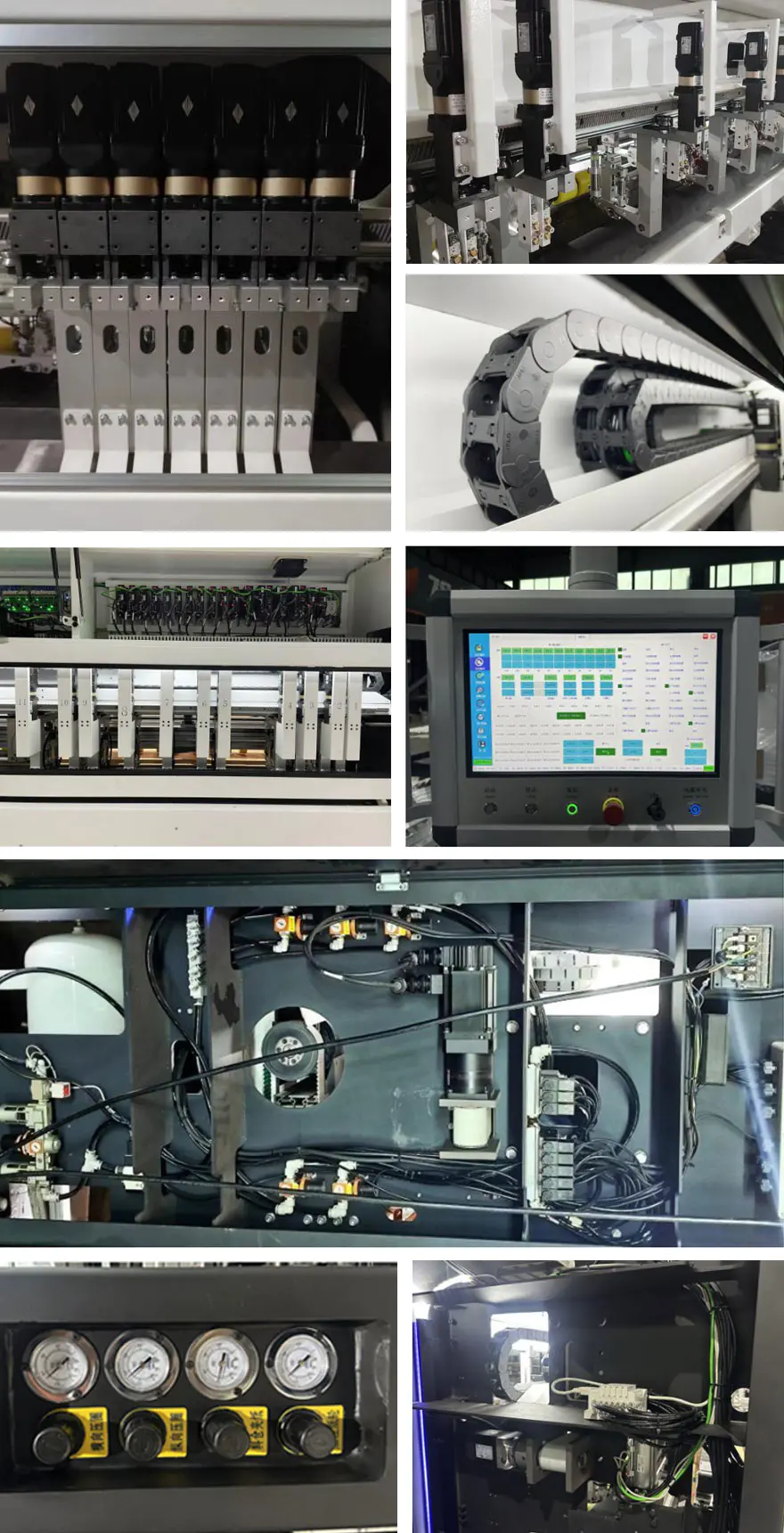

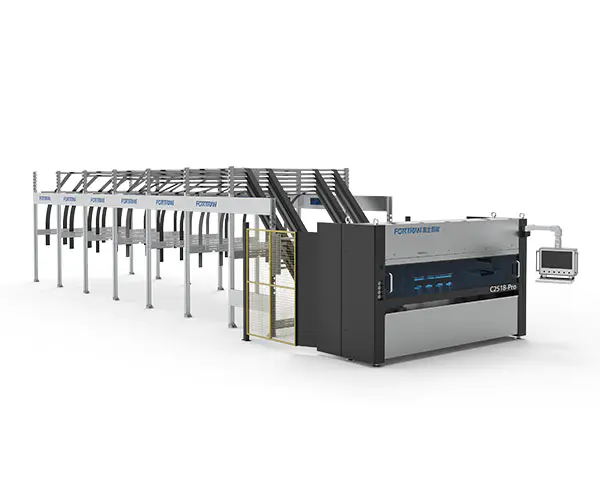

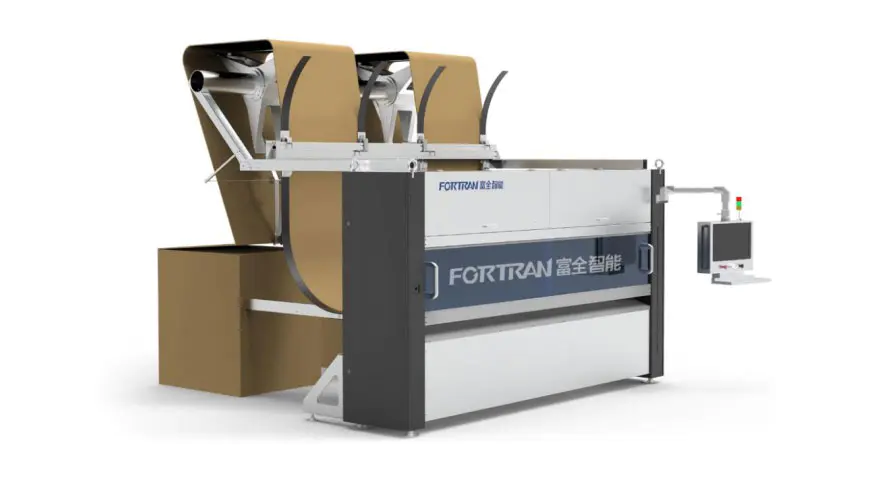

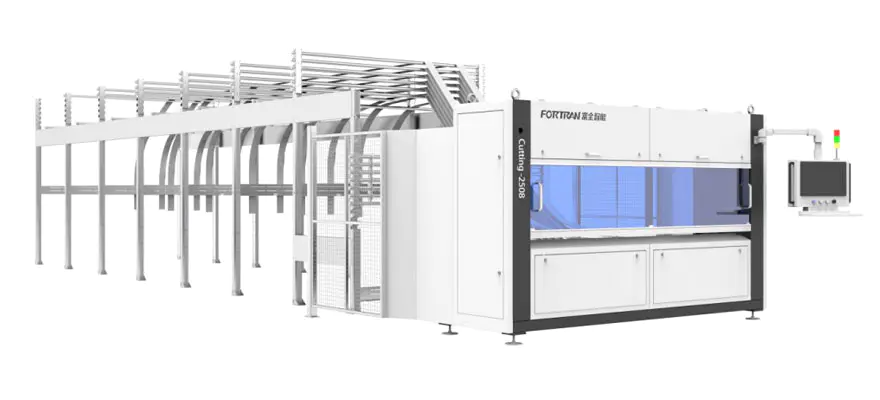

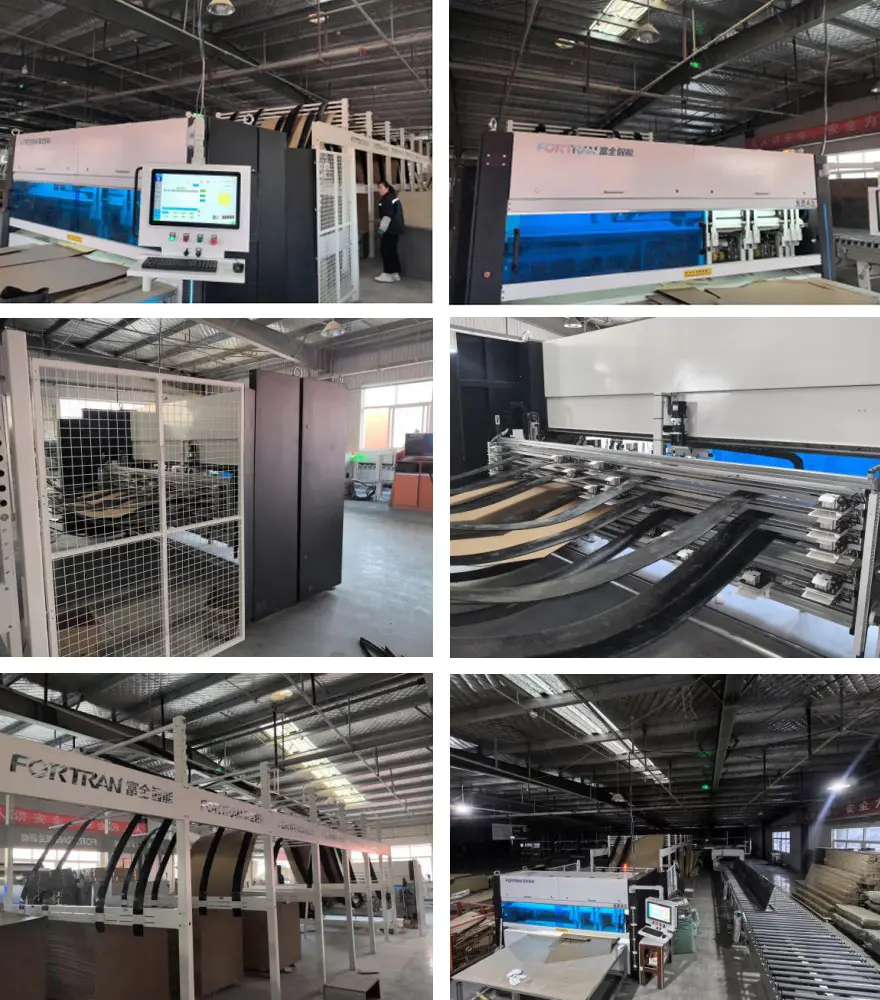

マシンイメージ

機械仕様

寸法 長さ*幅*高さ(mm)	基本仕様	電源 (kW)	切断速度 (M/分)	作業高さ (mm)
14750*4040*3000	垂直ナイフ11本+水平ナイフ1本、フルサーボ制御、マガジン6本付き	5.8	0～120	850

処理パラメータ

分。切断長さ L (mm)	最大。切断幅W(mm)	ダンボール切断厚さH(mm)	縦方向刃間隔精度(mm)	効率 (PCS/分)
300	2550	2-7	±1.5	0-12

機能概要

自動高速断裁機は、段ボール紙や単シートを定長で連続加工して紙器を製造するために使用されます。 ダンボールの横方向、縦方向、断続カット、カット加工が可能です。定長カットにより量産もオーダーメイドも可能です。 この機械は、スタンドアロン ユニットとして、または包装ラインの最初の部分として使用できます。

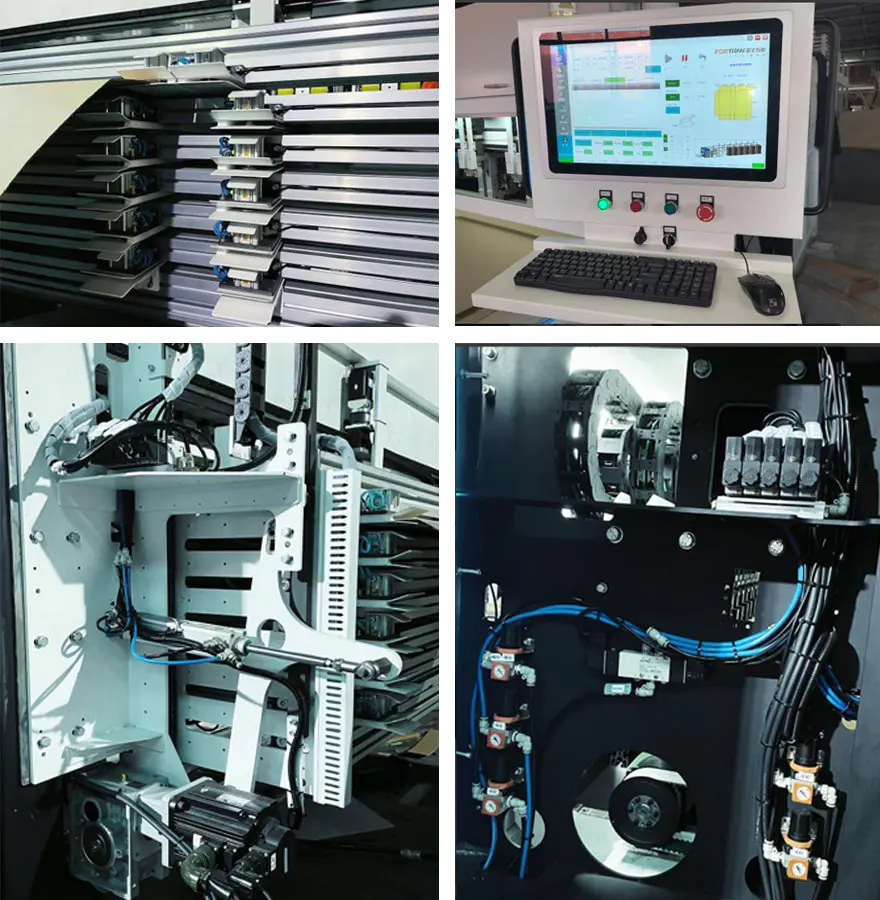

いいえ。	アイテム	特徴
1	用紙保管ラック	紙の保管ラックは酸洗浄された鋼板から作られ、次のような加工が施されています。 曲がる。シンプルな構造で信頼性の高い構造であり、冷間処理が施されています。 亜鉛メッキを施しており、美観と優れた防錆性を実現しています。標準構成には 6 つの用紙保管コンパートメントが含まれており、 さまざまな顧客のニーズに応じて調整され、高い柔軟性と強力さを提供します 適応力。
2	フレーム構造	フレームは角鋼を溶接後、精密機械加工で製作 チューブと鋼板。高い組立精度と動作精度を保証し、装置の長寿命と優れた安定性を保証します。

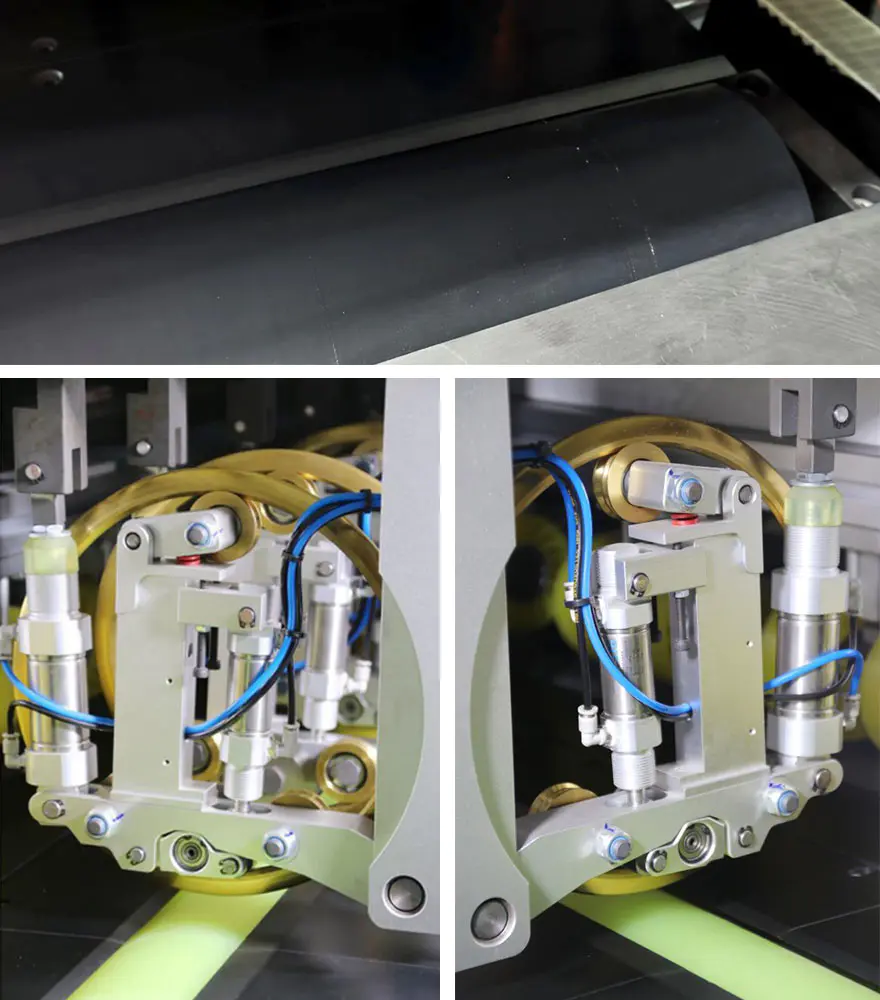

3	駆動機構	フィードプレッシャーローラーはPU素材で作られており、明るく魅力的な表面を持っています。 高い摩擦を伴います。これにより、板紙搬送の信頼性が向上します。また、トラクションドラムはドイツから輸入したものを使用しており耐久性に優れています。
4	横断的な構造	動力は高精度サーボモーターと減速機の組み合わせによって供給されます。 シンクロホイール機構により高回転を実現
5	縦カッティングユニット	この機構は主に 7 組のナイフホルダーで構成されています。ナイフの構成は、 7+1 により、ボックス タイプ 410 および 411 の汎用切断が可能になります。 耐久性を確保しながら高効率運転が求められる。

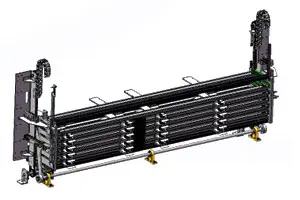

6	調整可能なストレージデバイス	マザーボードの両端をCNC加工により、 平行な側面を確保し、高強度の材料を使用します。 安全性と信頼性を確保するためのチェーンの上下 精度を向上させるために歯を飛ばさない 作業の効率化と高精度を実現するために、 高精度ベベルギヤ減速機を搭載 サービスモーター;稼働率を向上させるために 紙の数に応じて、この機関を 6 つの紙ライブラリーとして設定し、状況に応じて増減できます。 さまざまな顧客ニーズに対応し、便利で迅速、そして 強い適応力。

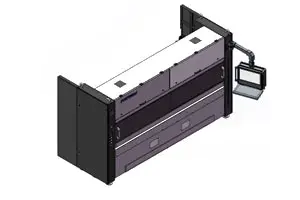

7	機械の筐体	主な機能はマシンを装飾することです 外部保護カバーが追加されています。 カバーはプラスチック加工されています スプレーすることで見た目も美しくなります 美しく、繊細で、塗装に強い チッピング。正面の観察窓 機械はアクリル板でできており、 魅力的でエレガントな外観を与えます。 高い靭性と耐性を備えています。 粉々になる。

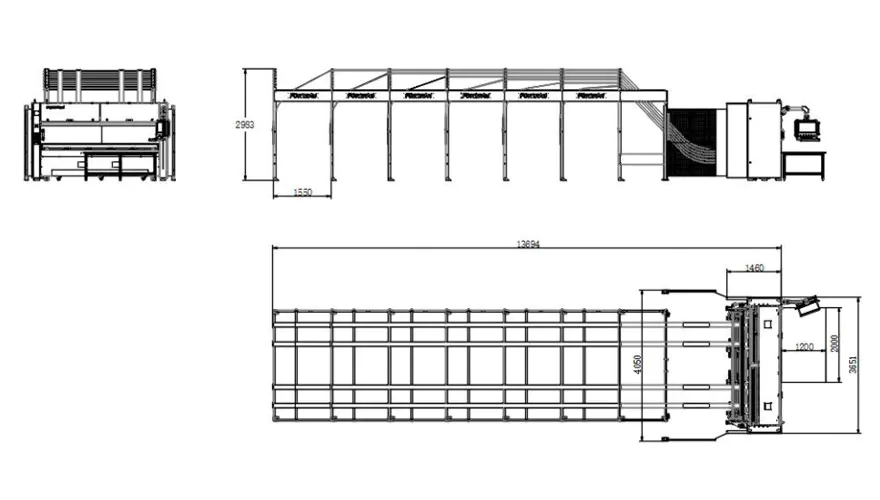

三面図

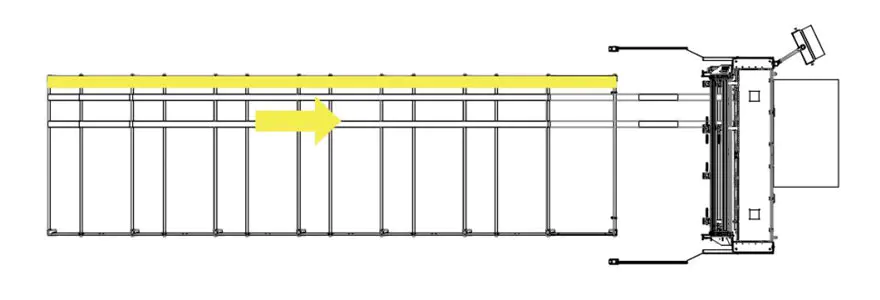

生産プロセスモードの模式図

消耗品の要件

1.供給ステーションにおける段ボール紙の要件

A.連続段ボール紙幅：400～2550mm。
B.横にクランプされた段ボール紙の全幅：最大2550 mm。
C. スタッキング高さ（120 mm パレットを含む）：最大 1300 mm。
D. スタッキング幅、最大: 1300 mm、排出ポイントでの段ボールの長さ: 最小 300 mm、
E.定長切断の縦公差:最大0.5%、定長切断の横公差:最大±2.0mm。
F.段ボール紙の厚さ: 2-7 mm、±0.2 mm、最大原材料品質は 2.30 BC まで (DIN 55468 規格による)。
G. 段ボールの品質は DIN 55468 規格に準拠しています。
H. シングル波形、最大厚さ約 4 mm (品質: 1.10 ～ 1.40)、ダブル波形、最大厚さ約 7 mm。

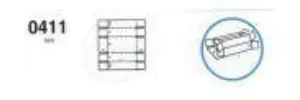

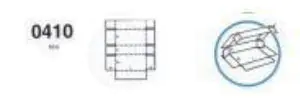

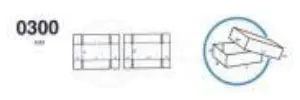

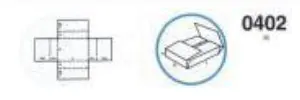

2. カートンの種類

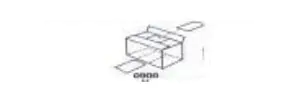

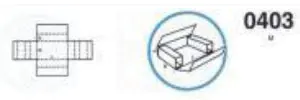

シリアルナンバー	名前	画像	紙送り方向	最小サイズ

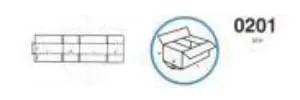

1	普通の箱		縦方向の	長さ：最小400mm 幅：最小36mm 高さ: 最小 225mm
2	普通の箱		縦方向の	長さ：最小400mm 幅：最小36mm 高さ: 最小 225mm
3	ヘブンアンドアースカバー		縦方向の	長さ：最小400mm 幅：最小225mm 高さ: 最小18mm

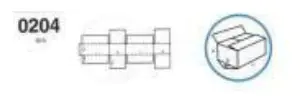

4	中シールボックス		縦方向の	長さ：最小400mm 幅：最小450mm 高さ: 最小18mm
5	中シールボックス		縦方向の	長さ：最小400mm 高さ：最小450mm 高さ: 最小18mm
6	全翼ボックス		縦方向の	長さ：最小400mm 高さ: 最小 225mm 高さ: 最小18mm
7	中シールボックス		縦方向の	長さ：最小400mm 高さ：最小450mm 高さ: 最小18mm
8	四角い段ボール		縦方向の	長さ：最小400mm 高さ: 最小18mm

主要コンポーネント構成一覧

いいえ。	アイテム	仕様	数量	注目
1	縦刃ユニット		7セット	数量は要件に応じてカスタマイズできます
2	水平刃ユニット		1セット
3	ローラーアセンブリ		3個
5	横シンクロベルト		1個
6	シンクロベルト		2個
7	トラクションサーボモーター		2セット
8	トラクションリデューサー		2セット
9	調整記憶サーボモーター		1セット
10	調整ストレージレデューサー		1セット
11	ブレード移動モーター		7セット	数量は要件に応じてカスタマイズできます
12	ブレード移動減速機		7セット
13	空気圧コンポーネント		1セット
14	電気制御ボックス	——	——
15	電気部品	光電センサー、ケーブル、反射板、電気部品	——
16	コントローラ	ドライバー、ファームウェア、モジュール	——

ウェアラブル部品・消耗品一覧

1.ウェアラブルパーツリスト

いいえ。	アイテム	仕様	推奨数量	U8番号
1	送り軸ブッシュ	PCM260-02-020-260	6
2	押し軸ブッシュ	CZJ260-02-010-300	2
3	スチールコア付きシームレスグリーンサイレントシンクロベルト（Xiet）	75-AT10-6910	1
4	電磁弁	SY5120-5GZD-01	2
5	φ66×φ16×0.8 丸刃	PCM260-03-010-010	2
6	電磁弁	4N330C08B	1
7	スライダー	HGH15CA	2
8	精密減圧弁	SDR20008JN	2
9	スチールワイヤー入りシームレスポリウレタンシンクロベルト 静音タイプ	AT10×50×L1290	1
10	リレー	RXT-F01K D24	1
11	ヒューズ	5*20mm 0.1A	5
12	リミットスイッチ	XCK-N2145P20C	2
13	近接スイッチ	IME12-06BPSZW2S	2
14	スチールワイヤー入りシームレスポリウレタンシンクロベルト 静音タイプ	AT10×50×L920	1

消耗品リスト

1	紙カットパワーゴムローラーB	PCM260-01-020-300	1
2	φ66×φ16×0.8 丸刃	PCM260-03-010-010	2
3	送り軸ブッシュ	PCM260-02-020-260	2
4	押し軸ブッシュ	CZJ260-02-010-300	1
