製品説明

消耗品交換スケジュール

最適な洗浄パフォーマンスを維持するために、スケジュールに従って消耗品を交換してください。

消耗品	変更ごとの数量	変更間隔	サイクルを再利用する	再利用条件	破棄条件
白い水拭きクロス（ウォーターパッド）	8個	1日ごと	3サイクル	使用後は毎回洗濯してください（初回使用 + 洗濯 2 回）	着用したら捨てる
灰色の帯電防止ワイピングクロス（帯電防止パッド）	6個	2日ごと	3サイクル	使用後は毎回洗濯してください（初回使用 + 洗濯 2 回）	着用したら捨てる
ジュート/ヘシアンたわし（ジュートパッド）	8個	3 ～ 5 日ごと	最長 5 ～ 7 日	損傷がなければ引き続き使用してください	破れたり劣化した場合は交換してください
黒色の面ファスナーワイピングクロス（バリパッド）	2個	2日ごと	シングルユース	—	破損したらすぐに交換してください
ホワイトフォームパッド（ホワイトスポンジ）	14個	1日ごと	シングルユース	—	破損したらすぐに交換してください
ブラックフォームパッド（ブラックスポンジ）	10個	3日ごと	シングルユース	—	破損したらすぐに交換してください
ベルクロエッジストリップ (フックアンドループストリップ)	48ストリップ(24セット)	2か月ごと	シングルユース	—	粘着力がなくなったら交換してください

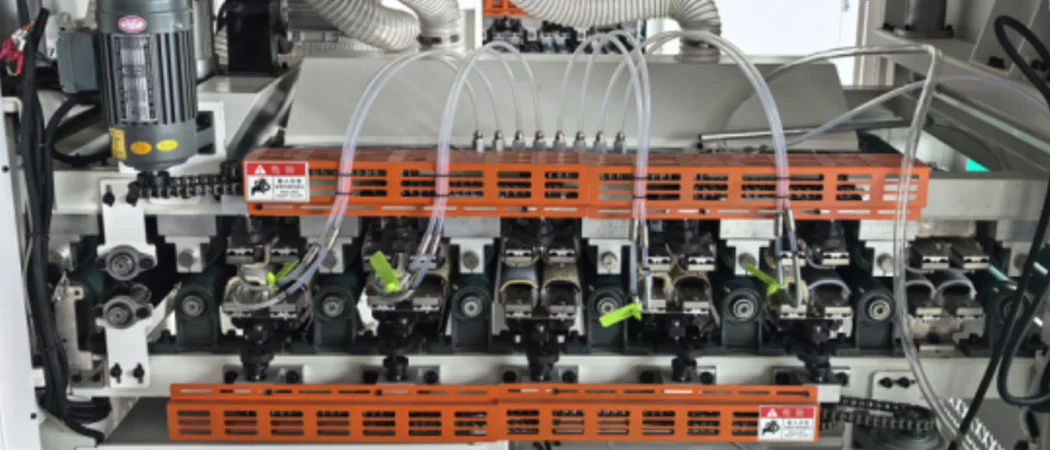

布地とフォームパッドのペアリング構成

各交換用スピンドルアセンブリは、以下に指定されているように、布とフォームのペアの組み合わせを使用します。

パネル表面洗浄機は、ワイパースピンドルを上下2列に計24個（1列あたり12個）搭載しています。以下のすべてのペアリング数量は、1 つの完全な交換セットを指します。

布の種類	フォームパッドのタイプ	セットあたりのスピンドル数	取り付け上の注意
白い水拭きクロス（ウォーターパッド）	白いフォームパッド	8スピンドル	ペアセット
灰色の帯電防止ワイピングクロス（帯電防止パッド）	白いフォームパッド	6スピンドル	ペアセット
ジュート/ヘシアンたわし（ジュートパッド）	黒のフォームパッド	8スピンドル	ペアセット
黒色の面ファスナー布（バリパッド）	黒のフォームパッド	2スピンドル	ペアセット
ベルクロエッジストリップ	—	スピンドルあたり 2 ストリップ	交換用スピンドルの両側にネジで固定されています。 24 スピンドル x 2 ストリップ = 合計 48 ストリップ

Cloth & Foam Pad Pairing Configuration

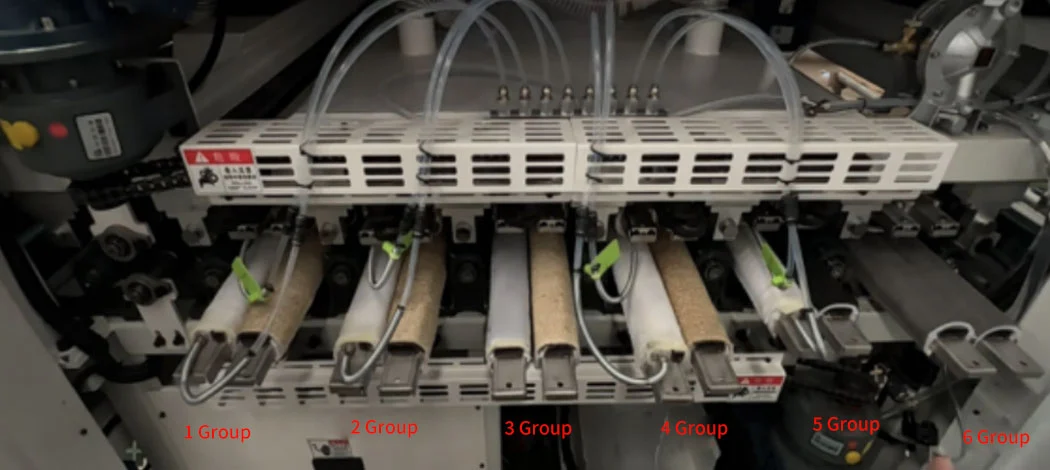

ワイパースピンドルのレイアウトとクリーニングシーケンス

スピンドルは 4 つずつ 6 つのグループ (左から右) に配置されており、完全な洗浄サイクルを順番にカバーします。

グループ	位置（左から右）	スピンドル構成	関数
1	グループ1	ウォーターパッド（水出し）＋ジュートパッド	パネル表面を事前に湿らせます。破片を取り除くための最初のスクラブ
2	グループ2	ウォーターパッド（水出し）＋ジュートパッド	2回目のウェットスクラブ。より深いクリーニングパス
3	グループ3	バリパッド(面ファスナー)+ジュートパッド	接着剤/糊残りの除去。二次スクラブ
4	グループ4	ウォーターパッド（水出し）＋ジュートパッド	最後のウェットスクラブ。表面リンス
5	グループ5	ウォーターパッド（注水）＋静電気防止パッド	制御されたすすぎ。初期水分除去
6	グループ6	静電気防止パッド + 静電気防止パッド	最後に水分を拭き取ります。帯電防止仕上げ

Wiper Spindle Layout & Cleaning Sequence

操作手順と保守上の注意事項

あ | 稼働前チェックとパネル供給

パネルを取り付ける前に、圧力ビームの高さがパネルの厚さと一致するように設定されていることを確認してください。

最小パネル長さ: 350 mm。 350 mm より短いパネルを機械に送り込まないでください。

パネルを取り付けるときは、機械の幅に対して両側に 15 ～ 20 mm の隙間を残してください。中央のスペースを完全に満たします。これにより、洗浄効率が向上し、水の消費量が削減されます。

B | 水供給システム

各シフトの開始時（朝、正午、および一日の終わり）、および家具用自動木板洗浄機がパネルに供給せずに 15 分以上アイドル状態だった場合は、操作を再開する前に手動の水供給サイクルを実行してください。

推奨される給水間隔: 250 ～ 500 秒。 1 サイクルあたりの吐出時間: 3 ～ 5 秒。パネルの汚れ具合や送り速度に応じて調整してください。

注: 給水チューブが取り付けられた布製ブラケットには方向性があります。上下の位置を入れ替えないでください。

C | 定期点検と定期メンテナンス

周波数	検査項目	必要なアクション
各シフト（開始と終了）	すべてのワイパークロスとジュートパッドに磨耗や損傷がないか点検します。	破れたり、ほつれたり、劣化した場合はすぐに交換してください。
それぞれの生地が変わる	交換用スピンドルのベルクロストリップの接着を確認します。	粘着力が不十分な場合はストリップを交換してください
それぞれの生地が変わる	ガイドスライダーの磨耗をチェックする	送り精度を維持するために、摩耗したスライダは速やかに交換してください
毎月	スプロケットの取り付けボルトに緩みがないか点検してください	緩んだ留め具があれば締め直してください。仕様通りのトルク
毎月（約）	ドライブチェーンに注油する	すべてのドライブチェーンにグリースを塗布します。適切な機械用グリースを使用してください

参照 |技術用語リファレンス

専門用語	説明/使用上の注意
ウォーターパッド（水出しクロス）	給水ラインが組み込まれた白いワイパークロス。こする前にパネル表面をあらかじめ湿らせます。
静電気防止パッド	灰色の帯電防止ワイパークロス。最終的な水分除去と、洗浄されたパネルの静電気放電に使用されます。
ジュートたわし	粗く織られたジュート生地。表面の破片や汚染物質を除去するための主要な機械的スクラブ要素
バリパッド（面ファスナーワイパー）	黒色のマイクロフック布製ワイパー。接着剤の残留物、接着剤の斑点、硬化した付着物を除去するように特別に設計されています。
白いフォームパッド	連続気泡ポリウレタンフォームの裏地。ウォーターパッドと静電気防止パッドを組み合わせてクッション性のある吸湿性を実現
ブラックフォームパッド	高密度フォームのバッキングパッド。ジュートクロスとバリパッドと組み合わせて、しっかりとしたスクラブサポートを提供します。
ベルクロエッジストリップ (面ファスナー保持ストリップ)	ワイパークロスをスピンドルの端に固定する接着剤付きの固定ストリップ。保持力が足りない場合は交換してください
交換用スピンドルアセンブリ	布とフォームパッドがあらかじめ装填されたモジュラーワイパースピンドルユニット。工具不要で迅速に切り替えられるように設計されています
プレッシャービーム	供給サイクル中にパネルに校正された下向きの圧力を加える水平クランプビーム。操作前にパネルの厚さを設定する必要があります
給水ブラケット	給水チューブが組み込まれた布保持ブラケット。位置 — 上下の向きは交換できません
ガイドスライダー	リニアベアリングスライダーは、供給経路全体にわたって横方向のパネルの位置を維持します。摩耗がトラッキング精度に影響を与える場合は交換してください
ドライブスプロケット	回転駆動をコンベヤチェーンシステムに伝達する歯付きスプロケットホイール
ドライブチェーン	ローラーリンクコンベヤチェーン;摩耗や伸びを防ぐために、約 30 日ごとにグリースを塗布する必要があります
パネル送り周期	入口から出口までの完全な洗浄シーケンスによるパネルの 1 回のパス
手動給水	15 分以上のアイドル期間の後、生産を再開する前にオペレーターが開始した水供給サイクルが実行される

この文書は、認定代理店およびオペレーターのみを対象としています。すべての技術内容、製品設計、および仕様は、Guangdong Fortran Machinery Co., Ltd. の独占的な知的財産であり、許可なく複製または配布することは固く禁じられています。
