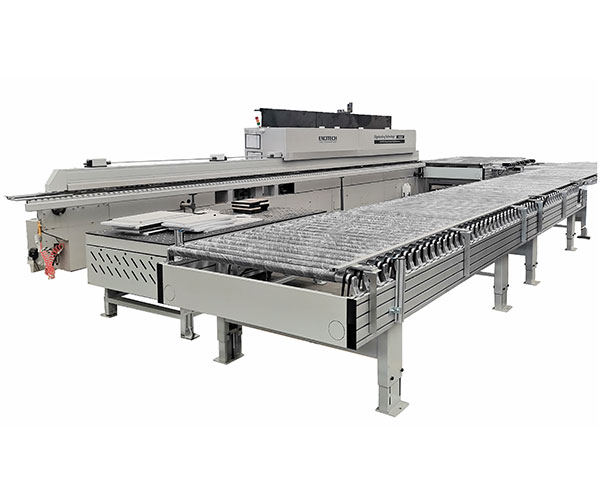

エッジバンディング機用ローラー式リターニングコンベヤライン

エッジバンディングマシン用ローラー式リターニングコンベヤラインは、シングルワンエッジバンディングマシン自動リターニング用の一種の自動化ラインです。エッジバンディングマシン用ローラー式リターンコンベヤラインは、主に家具ボードやキャビネットボードなどの全自動エッジバンディング組立ラインで使用されています。エッジバンディングマシン用ローラータイプのリターニングコンベヤラインは、生産コストを効果的に削減し、生産効率を向上させることができます。

お問い合わせを送信

製品説明

1.製品紹介

エッジバンディングマシン用のローラータイプの戻りコンベヤーラインは、高度な自動化を備えています。 PLCプログラミングは簡単な操作で、マシンは信頼性が高く、優れたパフォーマンスを発揮します。まず、作業者が手作業でワークを横に送り、シールされたワークをエッジバンディング機用ローラー式リターコンベヤラインに受け入れて自動復帰させた後、もう一方の側を手動でエッジバンディングに変換し、インテリジェントな戻りエッジバンディングの機能。

2.製品パラメータ（仕様）

モデル	FQ-UX22
ワークピースの範囲	300 * 300-1200 * 2400mm
ワークの厚さ	10〜60mm
最大積載重量	100kg
作業速度	12〜28M/分
総電源	7.5KW

パート1：マシンヘッド-1

外形寸法	L3500 * W2330mm（1815）*H900±50mm
ローラーの長さ	1700mmと1400mm
メインビーム	240*50アルミニウムプロファイル
ローラー径	ゴムで覆われた56mm
ゴムの厚さ	3mm
ローラー間の距離	120mm

パート2：マシンヘッド-2

外形寸法	L3000 * W2660mm（1615）*H900±50mm
ローラーの長さ	1500mm
メインビーム	240*50アルミニウムプロファイル
ローラー径	ゴムで覆われた56mm
ゴムの厚さ	3mm
ローラー間の距離	120mm
パネルを保持するためにベークライトプレートを追加します

パート3：電動ローラーコンベヤー

外形寸法	L6900 * W1415mm*H900±50mm
メインビーム	240*50アルミニウムプロファイル
ローラー径	ゴムで覆われた56mm
ローラーの長さ	1300mm
ゴムの厚さ	3mm
ローラー間の距離	120mm

パート4：空気圧ボールフローティングテーブル

総寸法	L2500 * W1200 * H800〜900mm
テーブルボードの素材	8＃U-ベークライトプレート付きスチール
メインフレーム	60 * 40*3mmの長方形のチューブ
電源	1.5 KW
吊り上げ機能付き、吊り上げ範囲は約100mm

パート5：空気圧ボールフローティングテーブル

総寸法	L1800 * W600*H900±50mm
テーブルボードの素材	8＃U-ベークライトプレート付きスチール
送風機	1.5 KW、ブランド
足	60 * 40*3mmの長方形のチューブ
メインフレーム	40*60鋼
