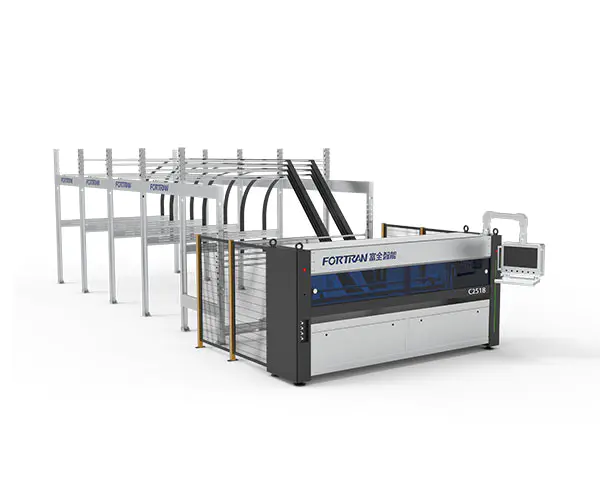

自動断裁機

機械仕様

寸法 長さ*幅*高さ(mm)	基本仕様	電源 (kW)	切断速度 (M/分)	作業高さ (mm)
11650*4040*3000	垂直ナイフ7本+水平ナイフ1本、3サーボ制御、マガジン4本付き	6	0～120	900

処理パラメータ

分。切断長さ L (mm)	最大。切断幅W(mm)	ダンボール切断厚さH(mm)	縦方向刃間隔精度(mm)	効率 (PCS/分)
300	2500	2.5-6.5	±1.5	0-12

自動断裁機は、紙器を製造するための段ボール紙を定長で連続加工する機械です。横方向と横方向の折り目付けを行う機械です。 段ボールの長手方向、断続カット、カット加工が可能です。定長カットにより量産から特注生産まで対応可能です。 スタンドアロンユニットとして、または包装ラインの最初の部分として使用されます。

いいえ。	アイテム	特徴	モデル

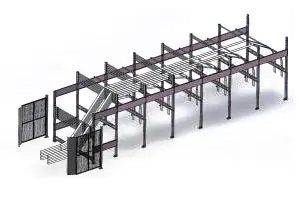

1	用紙保管ラック	酸洗鋼板を折り曲げ加工したペーパー収納ラックです。シンプルな構造で確実な組立てが可能で、冷間亜鉛メッキ仕上げにより見た目も美しく、防錆性に優れています。標準構成で4個のペーパー収納部を備えています。

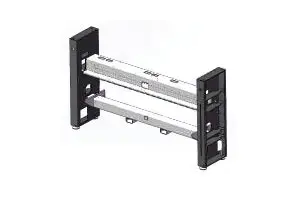

2	フレーム構造	フレームは角鋼管と鋼板を溶接後、精密機械加工により製作されます。高い組立精度と動作精度を保証し、装置の長寿命と優れた安定性を保証します。

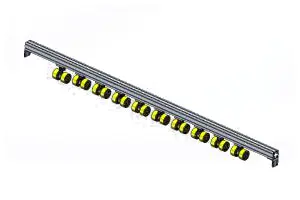

3	駆動機構	フィードプレッシャーローラーはPU素材で作られており、摩擦が高く、明るく魅力的な表面を備えています。これにより、板紙搬送の信頼性が向上します。一方、トラクションドラムはドイツから輸入したもので耐久性に優れています。

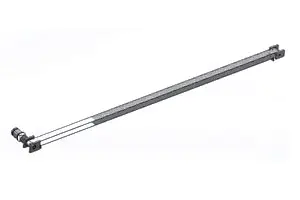

4	横断的な構造	高精度サーボモーターと減速機および同期ホイール機構を組み合わせた動力により、高速かつ正確な位置決めを実現し、カートンカットの精度を確保します。

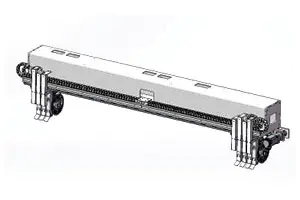

5	縦カッティングユニット	この機構は主に7組のナイフホルダーで構成されており、横ナイフベルトサーボにより縦ナイフの位置決めを駆動するため、耐久性を確保しながら効率的な操作を実現します。
6	調整可能なストレージデバイス	エンドメインフレームはCNC加工により両側の平行度を確保。垂直昇降には高強度チェーンを採用し、安全性と信頼性を確保し、チェーン飛びを防止。動作精度と効率を高めるため、高精度サーボモータを搭載した高精度ベベルギヤ減速機を採用。用紙利用率を向上させるため、用紙収納部を4つに設計した機構です。
7	機械の筐体	機械本体の装飾に重点を置いています。外装保護カバーには粉体塗装を施し、欠けや剥がれのない美観と耐久性を実現しています。機械前面の観察窓には、見た目の美しさと高級感だけでなく、弾力性と耐飛散性にも優れた紺色のアクリルパネルを採用しています。また、表面に光沢があり、騒音もなく静かなアルミ合金製のスライドレールを採用しています。

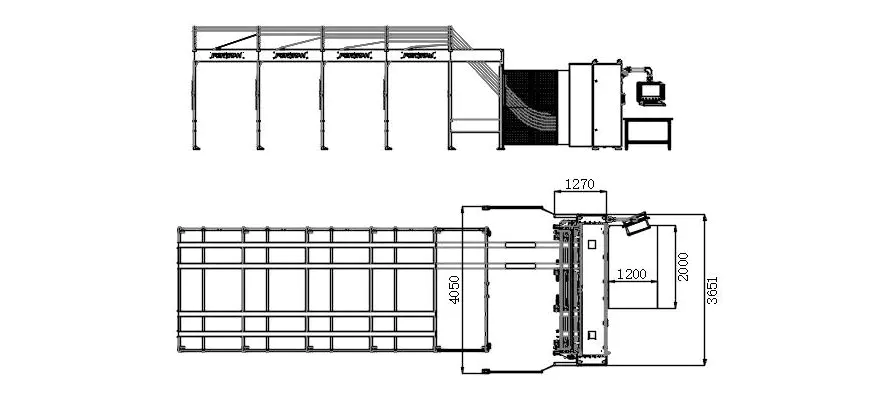

三面図

消耗品の要件

1.供給ステーションにおける段ボール紙の要件

A.連続段ボール紙幅：400～2350mm。
B.横にクランプされた段ボール紙の全幅：最大2550 mm。
C. スタッキング高さ（120 mm パレットを含む）：最大 1300 mm。
D. スタッキング幅、最大: 1300 mm、排出ポイントでの段ボールの長さ: 最小 300 mm、
E.定長切断の縦公差:最大0.5%、定長切断の横公差:最大±2.0mm。
F.段ボール紙の厚さ：2.5〜6 mm、±0.2 mm、最大原材料品質は2.30 BCまで（DIN 55468規格による）。
G. 段ボールの品質は DIN 55468 規格に準拠しています。
H. シングル波形、最大厚さ約 4 mm (品質: 1.10 ～ 1.40)、ダブル波形、最大厚さ約 6 mm。

2. カートンの種類

シリアルナンバー	名前	画像	紙送り方向	最小サイズ
1	普通の箱		縦方向の	長さ：最小400mm 幅：最小36mm 高さ: 最小 225mm
2	普通の箱		縦方向の	長さ：最小400mm 幅：最小36mm 高さ: 最小 225mm
3	ヘブンアンドアースカバー		縦方向の	長さ：最小400mm 幅：最小225mm 高さ: 最小18mm
4	中シールボックス		縦方向の	長さ：最小400mm 幅：最小450mm 高さ: 最小18mm
5	中シールボックス		縦方向の	長さ：最小400mm 高さ：最小450mm 高さ: 最小18mm
6	全翼ボックス		縦方向の	長さ：最小400mm 高さ: 最小 225mm 高さ: 最小18mm
7	中シールボックス		縦方向の	長さ：最小400mm 高さ：最小450mm 高さ: 最小18mm
8	四角い段ボール		縦方向の	長さ：最小400mm 高さ: 最小18mm
